三相不平衡的監測指標及治理措施

摘要

三相不平衡是電力系統中常見的電能質量問題，其危害不容忽視。本文將詳細探討三相不平衡的定義、危害、監測指標和治理措施，為電力系統的運行和維護提供參考。

關鍵詞：三相不平衡，電能質量，監測指標，危害，治理

一、引言

三相不平衡是電力系統中常見的電能質量問題，可能導致變壓器和電機過熱、增加線路損耗、影響電力系統的穩定運行等嚴重后果，給用戶帶來巨大的經濟損失。因此，準確監測和有效治理三相不平衡對電力系統的安全運行至關重要。

二、三相不平衡的定義和危害

（一）定義

三相不平衡是指三相電壓或電流的幅值或相位不對稱。

（二）危害

1. 變壓器和電機過熱

三相不平衡會導致變壓器和電機過熱，縮短設備使用壽命。

2. 增加線路損耗

三相不平衡會導致線路損耗增加，降低電能利用效率。

3. 影響電力系統穩定運行

三相不平衡會影響電力系統的穩定運行，甚至可能引發事故。

三、三相不平衡的監測指標

（一）電壓不平衡度

1. 定義

電壓不平衡度是指三相電壓幅值或相位的不對稱程度。

2. 計算方法

電壓不平衡度通常用負序電壓與正序電壓的比值表示。

3. 標準限值

根據國家標準GB/T 15543-2008《電能質量 三相電壓允許不平衡度》，電力系統公共連接點三相電壓不平衡度允許值為2%，短時不得超過4%。

（二）電流不平衡度

1. 定義

電流不平衡度是指三相電流幅值或相位的不對稱程度。

2. 計算方法

電流不平衡度通常用負序電流與正序電流的比值表示。

3. 標準限值

電流不平衡度的標準限值通常由用戶根據自身設備情況制定。

（三）零序電流

1. 定義

零序電流是指三相電流的矢量和。

2. 危害

零序電流過大會導致變壓器中性點電位升高，影響設備安全運行。

3. 標準限值

零序電流的標準限值通常由用戶根據自身設備情況制定。

四、三相不平衡的治理措施

1. 調整負荷分布

合理調整負荷分布，使三相負荷盡量平衡。

2. 安裝無功補償裝置

安裝無功補償裝置，可以提高功率因數，減少三相不平衡。

3. 使用三相平衡裝置

使用三相平衡裝置，可以有效治理三相不平衡。

五、案例分析

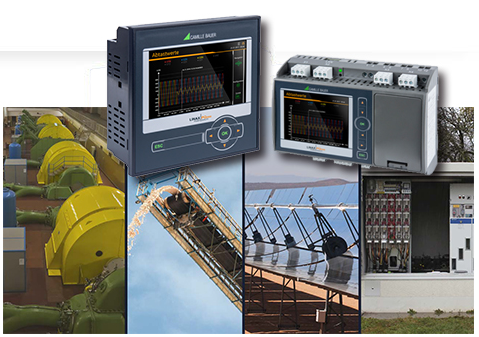

某工廠使用高精度電能質量分析儀對廠區電網進行三相不平衡監測，發現廠區電網存在嚴重的三相不平衡現象，導致變壓器過熱，電費支出大幅增加。工廠及時調整了負荷分布，并安裝了無功補償裝置，有效治理了三相不平衡，降低了電費支出。

六、結語

三相不平衡是電力系統中常見的電能質量問題，其危害不容忽視。通過準確的監測指標和有效的治理措施，可以顯著改善電力系統的運行效率和安全性。隨著技術的不斷發展，電能質量監測和治理手段將更加智能化和高效化，為電力系統的穩定運行提供有力保障。
